주요 사양
소형 블로워
유량(Flow rate) : 최대 10,713m3/hr
압력(Pressure) : 최대 1.3 barG
진공(Vacuum) : 최대 0.8 bar
적용산업 : 광업, 펄프 및 제지, 차량/트럭 장착 , 석유화학, 발전/에너지 생산,정유, 상하수도 및 폐수 처리, 일반 산업
대형 블로워
유량(Flow rate) : 최대 120,000 m3/hr
압력(Pressure) : 최대 1.3 barG
진공(Vacuum) : 최대 0.8barG
적용산업 : 철강/비철금속, 가공, 펄프 및 제지, VPSA, 석유화학, 발전/에너지 생산,정유, 상하수도 및 폐수 처리, 일반 산업
EASY Air/Customized Package
유량(Flow rate) : 최대 425,000 m3/hr
압력(Pressure) : 최대 7barG
적용산업 : 철강/비철금속, 가공, VPSA , 석유화학, 발전/에너지 생산,정유, 상하수도 및 폐수 처리, 일반 산업
ROOTS® BLOWER의
주요 강점
검증된 기술력과 신뢰성
1854년 시작, 루츠 블로워(Roots Blower)의 원조
170년 이상 검증된 기술(proven technology)로
내구성 및 신뢰성 제공
컴팩트한 크기와 간편한 설치
작은 설치 공간으로 기존 시스템에 쉽게 통합 가능
Bare shaft 단독 구매 또는 Package 구성 가능
견고한 디자인을 통한 적은 운영 비용 보장
주철 구조와 대형 베어링으로 혹독한 산업 환경에서도 연속적인 운전 보장
단순 구조로 유지 보수 용이
적은 소모품으로 낮은 운영 비용 보장
안정된 풍량과 다양한 어플리케이션
정변위식(Positive Displacement)으로 압력 변동 관계없이 일정한 풍량 제공, 공정의 일관성과 탁월한 제품 품질 보장
하수/폐수 처리장, 분체 이송, 연소, 진공등 다양한 어플리케이션에 사용 가능
증기부터 질소, 수소 및 기타 탄화수소까지 다양한 가스 처리에 사용
진공 부스터로 강철 탈가스(steel degassing) 가능

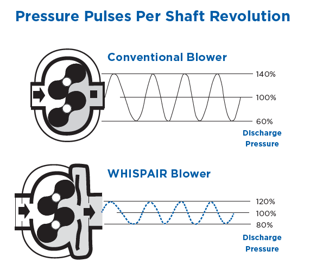

"위스페어(WHISPAIR™) " 을 통한 고객 작업 환경 업그레이드
최대 40%의 맥동(pulsation) 감소를 통한 저소음 및 저진동 제공
저부하/저진동을 통한 기계적 안정성 향상
임펠러의 움직임을 보조, 동력 손실(power loss)감소를 통한 전력 효율 개선
제품

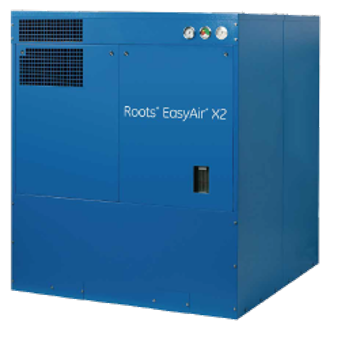

EASYAIR* X2 Factory Blower Package System
[특징]
1. 컴패트한 사이즈
- 기존 EASYAIR 8000 패키지 대비 컴팩트한 사이즈로
기존 면적에 더 많은 패키지 설치 가능
2. 에어엔드 샤프트와 팬의 직결 구동
- 냉각팬 모터 불필요
3. 특허 받은 V 벨트 장력 자동조절 시스템
- 성능의 최적화에 따른 벨트 수명 연장

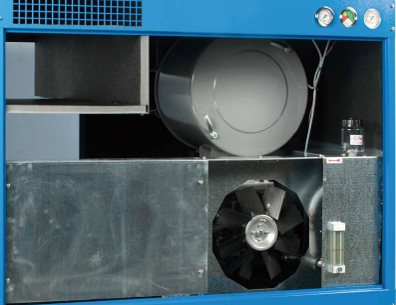

4. 간편한 유지보수
- 캐노피 도어 오픈 후 편리한 에어 필터 교체 가능
5. 편리한 모니터링
- 외부에서 압력, 온도 및 오일 레벨 게이지 확인 가능
6. 사용자의 편의성 증가
- 최대 22 dBA 소음 감쇠 제공

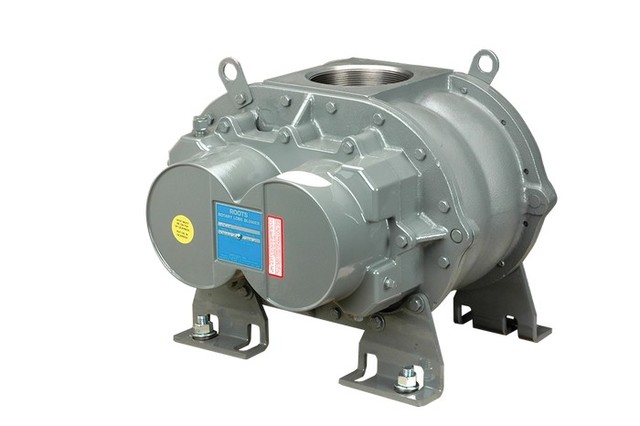

URAI SERIES
[사양(표준 모델 기준)]
유량 | 최대 4,027 m3/hr (2,370 cfm) |
압력 | 최대 15 psig (1.034 bar) |
진공 | 최대 16" Hg (0.5 bar) |
[특징]
1. 다양한 설치 유연성
- 수직 또는 수평 설치 가능
- 구동 샤프트 4가지 구성 (상,하,좌,우)
- 양방향 회전 가능
2. 견고한 구조 및 내구성
- 일체형 주철 케이싱
- 합금강 타이밍 기어 등 고품질 부품 사용
3. 특수 모델군
- URAI-J (WHISPAIR™)
- URAI-DSL (기어 & 구동 엔드 오일 스플래시 윤활)
- URAI-J DSL
- URAI-G (가스/메카니컬 씰)
[대표적인 적용 분야]
1. 폐수 처리 및 환경
2. 공압 이송
- 건식 재료 이송
- 호퍼 및 사일로 공급
3. 산업용 진공 청소 및 집진
- 이동식 진공 장치
- 산업용 진공 시스템
4. 일반 산업
- 건조
- 연소 공기 공급
- 가스 부스팅

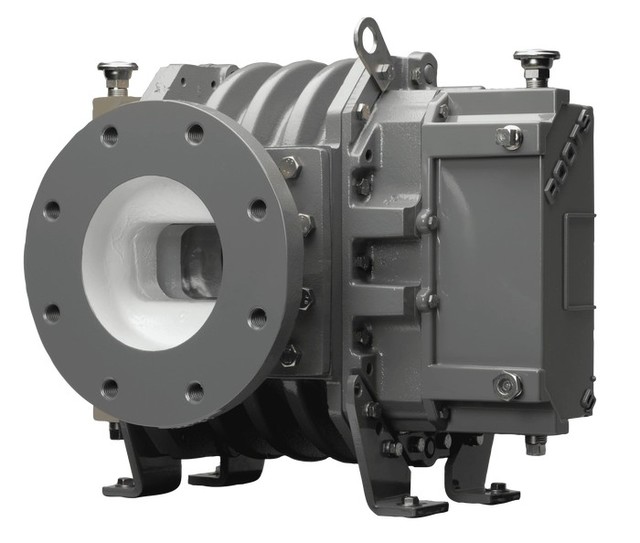

RAM SERIES
[사양(표준 모델 기준)]
유량 | 최대 5,390 m3/hr (3,173 cfm) |
압력 | 최대 18 psig (1.24 bar) |
진공 | 최대 16" Hg (0.5 bar) |
[특징]
1. 확장된 사양 범위
- 최대 진공 27"Hg(910mbar)*특수모델
- 최고 압력 30 psig(2068mbar)*특수모델
2. 견고한 구조 및 내구성
- 구동 샤프트 양단 스플래시 오일 윤활
- 주철 케이싱 및 일체형 덕타일 주철 임펠러 탑재
- 피스톤 링 에어 씰, 립 타입 (Lip-Type) 및 유체 역학
오일 씰 적용
3.WHISPAIR™ 기술적용
4. 특수 모델군
- RAM-J(WHISPAIR™)
- RAM-GJ (가스/메카니컬씰,WHISPAIR™)
- RAM-VJ(워터 인젝션)(진공 24"Hg)
- RAM-DPJ(고압 30 psig 공기 또는 가스)
- RAM-DVJ(고진공 27"Hg, 건식 고진공 배기)
[대표적인 적용 분야]
1. 폐수 처리 및 환경
- 폐수 폭기
- 정수 처리
2. 공압 이송
- 양압 이송
- 진공 이송
3. 산업용 진공 시스템
- 중앙 집중식 진공 청소
- 진공 포장 및 필터링
4. 화학 및 석유화학산업
- 가스부스팅
- 특수 가수 이송
5. 일반 산업용
- 집진 시스템
- 공기 나이프 및 건조
- 소각로 /버너 공기 공급

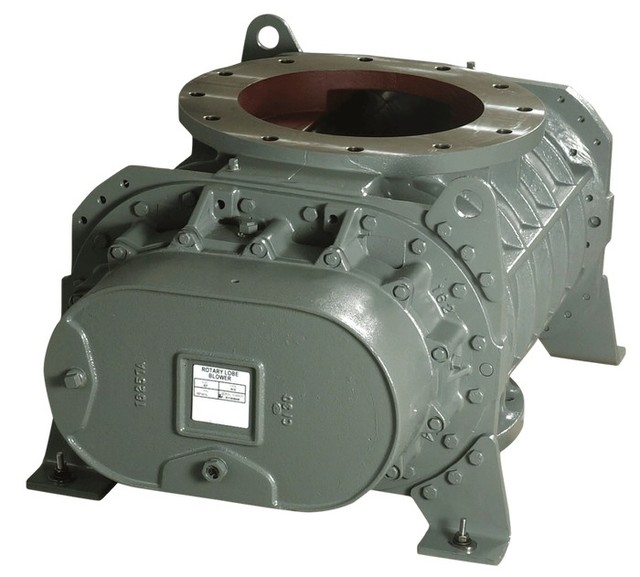

RCS SERIES
[사양(표준 모델 기준)]
유량 | 최대 9,351m3/hr(5,610cfm) |
압력 | 최대 18 psig (1.24 bar) |
진공 | 최대 18" Hg (0.6 bar) |
[특징]
1. 고성능, 확장된 범위
- 대용량 유량 10,710 m3/hr (6,300 cfm)
- 최대 진공 27"Hg(910mbar)*특수모델
2. 견고한 구조 및 내구성
- 구동 샤프트 양단 스플래시 오일 윤활
- 피스톤 링 에어 씰, 립 타입 (Lip-Type) 및 유체 역학
오일 씰 적용
3.WHISPAIR™ 기술적용
4. 특수 모델군
- RCS-VJ(워터 인젝션)(진공 24"Hg)
- RCS-DVJ(고진공 27"Hg, 건식 고진공 배기)
[대표적인 적용 분야]
1. 대규모 폐수 처리 및 환경
- 폐수 폭기
2. 대유량/고밀도 공압 이송
- 양압 이송
- 진공 이송
3. 화력 발전 및 연소 공정
- 산업용 보일러/소각로/
용광로 공기 공급
4. 화학 및 석유화학산업
- 건식 프로세스 공기 공급
5. 산업용 진공/집진 시스템
- 대용량 진공 배기

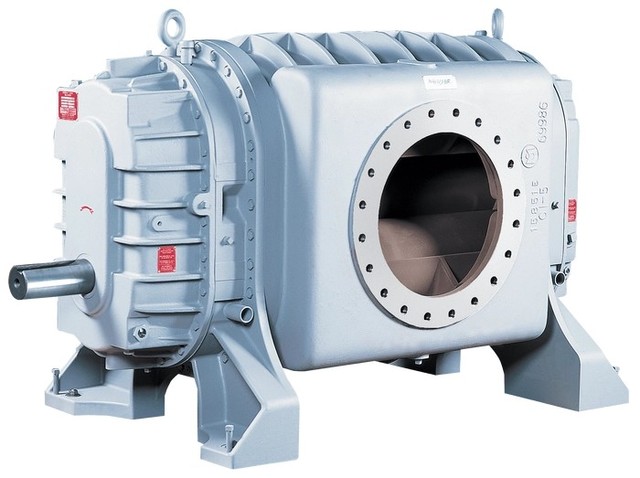

RAS/RGS SERIES
[사양(표준 모델 기준)]
유량 | 최대 50,652m3/hr (29,807 cfm) |
압력 | 최대 22 psig (1.51 bar) |
진공 | 최대 16" Hg (0.5 bar) |
[특징]
1. 대용량 어플리케이션에 적합한 헤비듀티 모델
- RAS는 Air 압축용 블로어
- RGS는 Gas 압축용 블로어
2. 견고한 구조 및 내구성
- 덕타일 주철 고강도 임펠러를 통한 진동 최소화
- 합금강 샤프트을 통한 안정성 향상
- 위조강 정밀 타이밍 기어로 길어진 수명
- 냉각 오일 직접 공급을 통해 베어링 수명 최대 50% 연장
- RGS 시리즈는 메카니컬 씰, 피스톤 씰 등의 적용으로
기밀성 확보
3. 유지보수 편의성
- 테이퍼 락 방식을 통해 샤프트 조정 및 교체가 용이,
약화 현상 방지
4.WHISPAIR™ 기술적용
5. 특수 모델군
- RAS-VJ/RGS-VJ(수냉식, 진공 24"Hg)
- RAS-DVJ/RGS-DVJ(특수 냉각 설계, 진공 27"Hg)
- RGS-HVB(부스터, 유량 54,229m3/h)
6. RGS-HVB의 경우 Backing pump와 직렬연결 시
1~9 micron의 진공 압력 도달 가능
[대표적인 적용 분야]
1. 가스 공정
- 수소, 질소, 천연가스,
매립지 가스 압축 및 이송
2. 수처리
- 대규모 하수 처리장의
포기
3. 공압 이송
- 시멘트, 곡물 등 대용량
분체 이송
4. 진공 시스템
- 강철 탈가스
(steel degassing)
- 고진공 부스터 시스템
